工业机器人在数控加工中的应用
工业机器人在数控加工领域的应用正在快速增长，从最初的上下料搬运发展到如今的机器人磨削、抛光、去毛刺、激光切割和增材制造等直接加工应用。工业机器人与数控机床的集成（Robot-CNC Integration）构成了柔性制造系统（FMS）的核心单元，能够实现24小时无人化生产，大幅提高设备利用率和生产效率。据统计，使用机器人上下料的数控机床利用率可从单班运行的40-50%提高到三班连续运行的85-90%。工业机器人在数控加工中的应用主要分为两大类：辅助应用（上下料、物料搬运、工件翻转和码垛）和直接加工应用（机器人铣削、磨削、抛光和去毛刺）。本文将从机器人选型、与CNC的集成方案、编程方法和典型应用案例四个方面进行详细介绍。
一、工业机器人选型
数控加工中常用的工业机器人类型包括：六轴多关节机器人（6-axis Articulated Robot，适合上下料和搬运）、SCARA机器人（Selective Compliance Assembly Robot Arm，适合平面内的高速搬运和装配）、协作机器人（Collaborative Robot，Cobot，适合人机协作的上下料场景）和龙门式机器人（Gantry Robot，适合大型工件的搬运和重载上下料）。六轴机器人是最常用的类型，代表品牌包括FANUC（R-2000iC系列，负载100-210kg）、ABB（IRB 6700系列，负载150-250kg）、KUKA（KR QUANTEC系列，负载150-300kg）和安川（GP系列，负载50-225kg）。选型时需根据工件重量、臂展范围、定位精度和节拍要求确定机器人型号。
| 应用场景 | 推荐机器人类型 | 负载(kg) | 臂展(mm) | 重复定位精度(mm) | 代表型号 |
|---|---|---|---|---|---|
| 数控车床上下料 | 六轴/SCARA | 10-50 | 1000-2000 | 正负0.05-0.1 | FANUC R-2000iC/100P |
| 加工中心上下料 | 六轴 | 20-100 | 1500-2500 | 正负0.05-0.1 | ABB IRB 6700-200 |
| 大型龙门机床上下料 | 龙门式 | 500-2000 | 3000-10000 | 正负0.1-0.3 | Demag KBK系列 |
| 机器人磨削抛光 | 六轴(高精度) | 10-30 | 1500-2000 | 正负0.02-0.05 | KUKA KR 16-2 |
| 机器人去毛刺 | 协作机器人 | 5-16 | 800-1300 | 正负0.02-0.05 | UR10e/e-Series |
| 多机床连线 | 导轨式六轴 | 30-100 | 移动+臂展 | 正负0.05-0.1 | FANUC R-2000iC/210F |
二、机器人与CNC的集成方案
2.1 通信集成
机器人与数控机床之间的通信是实现自动化生产的基础。常用的通信方式包括：I/O信号通信（最简单可靠，通过PLC中转，机器人发送”机床准备就绪”信号给CNC，CNC发送”加工完成”信号给机器人）、PROFINET/EtherCAT工业以太网通信（数据传输速度快，可传输更多状态信息和参数）和OPC UA通信（标准化通信协议，适合不同品牌设备的互联）。通信信号的典型定义：机器人->CNC的信号包括”工件已装夹”、”安全门已关闭”、”请求启动加工”；CNC->机器人的信号包括”加工完成”、”机床就绪”、”报警状态”。
2.2 物料输送系统

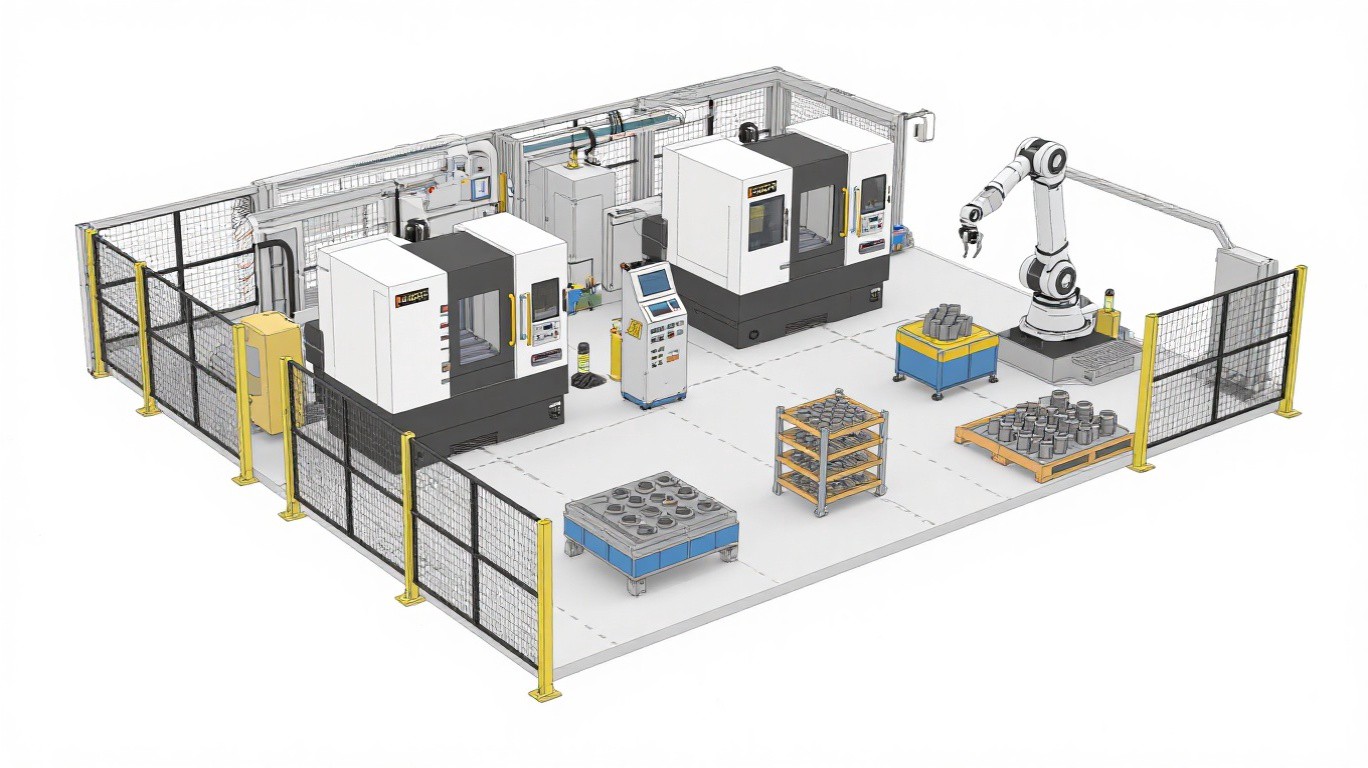

机器人上下料的物料输送系统包括：毛坯料仓（存放待加工毛坯，通常采用多层料架或振动料盘）、成品料仓（存放加工完成的零件）、工件识别系统（RFID标签或视觉识别，确认工件类型和加工状态）和工件翻转机构（双端加工时需要翻转工件）。料仓设计需考虑工件的定位精度（定位误差不超过0.5mm）和容量（至少满足2小时的连续生产需求）。对于多品种混线生产，推荐使用智能料仓系统，每个料位配备RFID标签，机器人根据生产计划自动识别和抓取对应的毛坯。
三、机器人编程方法
工业机器人的编程方法主要有三种：示教编程（Teaching）、离线编程（Offline Programming）和机器人引导编程（Lead-Through）。示教编程是最常用的方法，操作人员通过示教器（Teach Pendant）手动引导机器人运动到各目标位置，记录位置数据和运动指令。示教编程的优点是直观、简单，适合点位操作（如上下料）；缺点是编程效率低，编程时需要停机。离线编程（OLP）使用专用软件（如RobotStudio、RoboDK或DELMIA）在计算机上创建机器人的运动路径和程序，然后通过以太网下载到机器人控制器。离线编程适合复杂的加工路径（如机器人铣削和磨削），可以在不影响生产的情况下进行编程和仿真验证。
提示：机器人上下料编程中，抓取和放置动作是核心。抓取动作需考虑工件的定位偏差，通常在抓取后增加一个微调动作（使用视觉引导或力传感器反馈），确保工件在夹具中的定位精度。放置动作需考虑夹具的定位销和定位面，机器人末端执行器（夹爪）的重复定位精度应优于工件的定位精度要求。
- 机器人夹爪选型：气动夹爪（SMC或Schunk品牌，夹持力可调，适合规则形状工件）、电动夹爪（FANUC或Robotiq品牌，力控精度高，适合精密工件）和真空吸盘（Festo或Piab品牌，适合平板类工件）
- 机器人安全配置：设置安全工作区域（通过软件限制机器人的运动范围），配置安全传感器（安全光栅检测人员进入），设定安全速度（人机协作区域速度不超过250mm/s）
- 多机床连线方案：一台机器人通过导轨（第七轴）在多台机床之间移动，实现多机床的上下料，导轨长度根据机床间距确定，通常3-15米
- 机器人视觉引导：使用2D或3D视觉系统（如基恩士CV-X或Cognex IS系列），识别工件位置和姿态偏差，自动修正机器人抓取位置，补偿精度可达正负0.1mm
四、机器人直接加工应用
工业机器人直接参与加工（Robotic Machining）是近年来发展迅速的应用领域。与数控机床相比，机器人加工具有工作空间大、柔性高和投资成本低的优点，但精度和刚性较低。机器人加工适合大型工件（如飞机结构件、风电叶片和船舶螺旋桨）的磨削、抛光、去毛刺和铣削等工序。机器人铣削的精度通常为正负0.1-0.3mm，表面粗糙度Ra3.2-6.3um，适合作为粗加工或半精加工工序。为提高机器人加工精度，可采用力控技术（力传感器实时反馈切削力，调整进给速度）和刚度增强技术（外部刚度增强机构或冗余支撑）。
五、典型应用案例
| 应用案例 | 工件类型 | 机器人型号 | 工序内容 | 节拍(秒/件) | 效益 |
|---|---|---|---|---|---|
| 数控车床自动上下料 | 轴类零件(直径50mm,长200mm) | FANUC M-20iA/20M | 抓取毛坯-装夹-等待加工-取下成品-码垛 | 45 | 节省1人/班，利用率提高35% |
| 加工中心自动上下料 | 铝合金壳体(300x200x100mm) | ABB IRB 6700-150 | 从料仓取料-装夹-翻转-二次装夹-码垛 | 90 | 节省2人/班，24小时生产 |
| 机器人去毛刺 | 铸铁阀体(5kg) | UR10e协作机器人 | 视觉识别-柔性去毛刺工具-多面去毛刺 | 60 | 质量一致性提高80% |
| 机器人磨削抛光 | 不锈钢叶轮(直径300mm) | KUKA KR 16-2 | 力控磨削-多轴联动抛光 | 300 | 替代人工抛光，效率提高3倍 |
六、总结与建议
工业机器人在数控加工中的应用是智能制造的重要组成部分，能够显著提高生产效率、降低人工成本和改善工作环境。建议企业在引入机器人自动化时，先从最成熟的上下料应用入手，积累经验后再逐步扩展到机器人直接加工等高级应用。机器人选型时应充分考虑未来扩展需求，负载和臂展预留30%余量。集成方案设计应注重标准化和模块化，便于后续复制和扩展。日常维护中应建立机器人保养制度，定期检查减速器润滑油、编码器电缆和各轴机械制动器，确保机器人长期稳定运行。
