数控仿真软件NCSIMUL操作教程
NCSIMUL是由法国Hexagon（海克斯康）公司开发的数控加工仿真与优化软件，广泛应用于航空航天、汽车制造和精密加工领域。该软件能够精确模拟数控机床的加工过程，验证G代码程序的正确性，检测刀具干涉和碰撞，优化切削参数，从而在实际加工前发现并解决潜在问题。NCSIMUL支持三轴至五轴联动铣削、车削、车铣复合、磨削等多种加工方式的仿真，兼容主流CNC系统的后处理格式，包括Fanuc、Siemens、Heidenhain、Mazak等。本文将详细介绍NCSIMUL软件的基本操作流程，包括环境配置、毛坯定义、刀具库管理、程序加载、仿真运行和结果分析等核心功能。
一、软件界面与工作流程

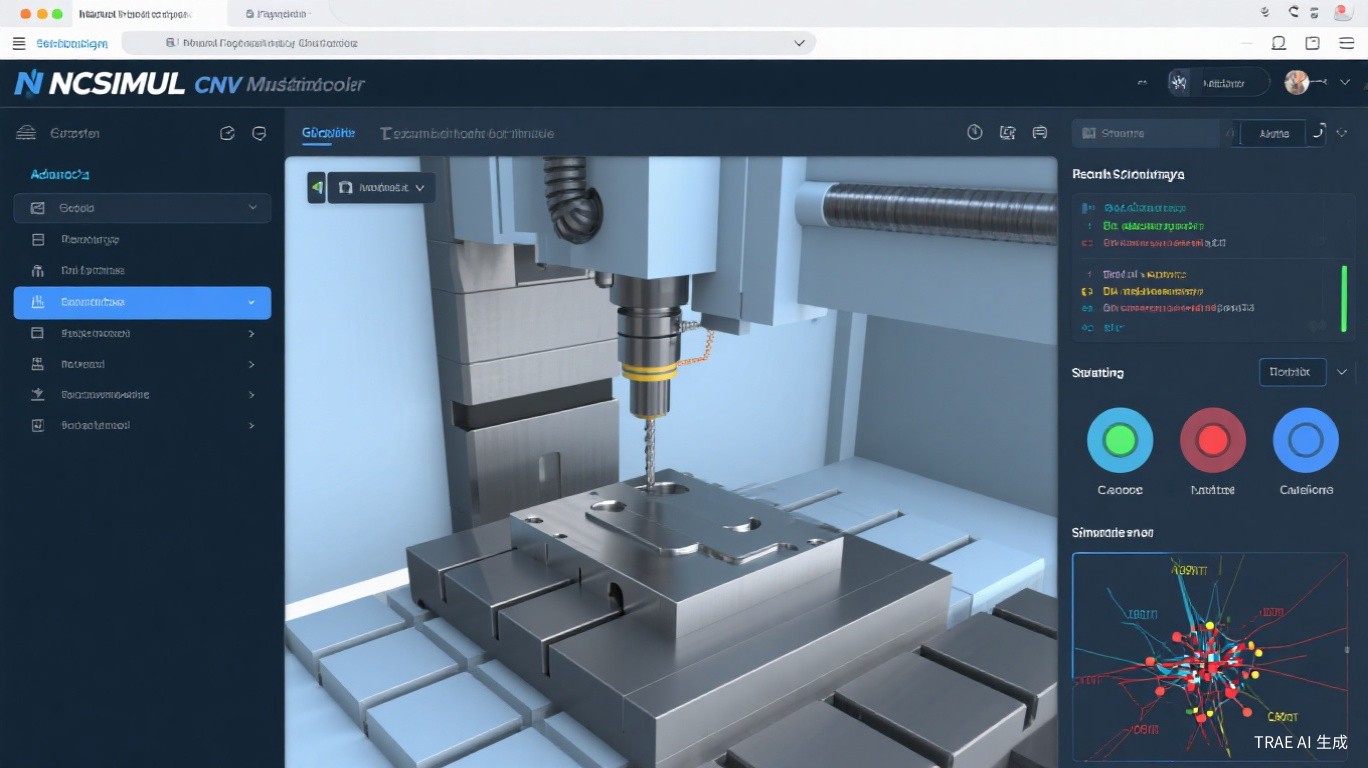

NCSIMUL软件主界面采用多窗口布局设计，主要包含：菜单栏（File/Edit/View/Simulation/Analysis/Tools/Help）、工具栏（常用功能快捷按钮）、3D视图窗口（显示机床、毛坯、刀具的三维模型）、程序编辑窗口（显示加载的G代码）、信息输出窗口（显示仿真日志和报警信息）、属性面板（显示当前选中对象的参数）和资源管理器（管理毛坯、刀具、夹具等资源）。软件工作流程为：创建新项目→配置机床环境→定义毛坯→配置刀具→加载G代码程序→运行仿真→分析结果→输出报告。
| 功能模块 | 菜单路径 | 主要功能 |
|---|---|---|
| 机床配置 | File > Machine > Load | 加载机床三维模型，设定各轴行程和运动学参数 |
| 毛坯定义 | Resources > Stock > Define | 设定毛坯形状、尺寸、材料和初始位置 |
| 刀具管理 | Resources > Tools > Library | 创建和管理刀具参数，支持ISO和Sandvik刀库格式 |
| 程序加载 | File > NC Program > Load | 导入G代码文件，设定程序原点和坐标系 |
| 仿真运行 | Simulation > Run | 执行加工仿真，支持单步、连续和快速模式 |
| 碰撞检测 | Analysis > Collision Check | 检测刀具与毛坯、夹具、机床部件的干涉 |
| 结果分析 | Analysis > Measurements | 测量加工后零件尺寸，对比理论模型 |
| 报告输出 | File > Export > Report | 生成HTML/PDF格式的仿真分析报告 |
二、机床环境配置
2.1 加载机床模型
打开NCSIMUL后，通过菜单路径File > Machine > Load加载机床模型文件（.mch格式）。NCSIMUL自带了数十种常见机床模型，包括DMG MORI、Makino、Okuma、Haas等品牌的三轴立式加工中心、四轴卧式加工中心和五轴联动加工中心。如果使用的机床不在预置库中，可以通过Machine Builder模块自定义机床模型，需要定义机床的几何结构（各运动轴的装配关系）、运动学参数（旋转轴的中心偏距、轴耦合关系）和行程限制。
2.2 设定机床参数
机床模型加载后，需要在属性面板中确认以下关键参数：各轴行程范围（如X轴0-1000mm，Y轴0-600mm，Z轴0-500mm）、各轴最大进给速度（通常X/Y轴15000mm/min，Z轴12000mm/min）、旋转轴范围（B轴0-360度或-120至+120度）、主轴转速范围（100-24000rpm）、换刀时间（刀对刀时间通常5-8秒）和坐标系定义（机床零点位置、工件坐标系偏置）。这些参数直接影响仿真的准确性，必须与实际机床参数一致。
三、毛坯与夹具定义
毛坯定义是仿真的基础。通过Resources > Stock > Define菜单进入毛坯定义界面。毛坯形状支持长方体、圆柱体、管材、铸件（导入STL/STEP模型）和由毛坯轮廓旋转生成的回转体。输入毛坯尺寸（长x宽x高或直径x长度），选择材料（材料库包含碳钢、不锈钢、铝合金、钛合金、铸铁等200余种材料），设定毛坯在机床工作台上的安装位置。夹具定义：通过Resources > Fixture菜单添加夹具模型，支持从STEP/IGES文件导入自定义夹具，也可以使用软件内置的虎钳、卡盘、压板等标准夹具模型。
四、刀具库配置
NCSIMUL的刀具库管理功能强大，支持创建、导入和管理各类切削刀具。通过Resources > Tools > Library打开刀具库管理器。创建新刀具的步骤：①选择刀具类型（端铣刀、球头刀、立铣刀、面铣刀、钻头、镗刀、车刀等）；②输入刀具几何参数（直径、刃长、总长、刃数、螺旋角、前角、后角等）；③选择刀柄类型（BT40/BT50/HSK-A63/CAT40等），设定刀柄尺寸；④设定切削参数（推荐切削速度、进给量、切削深度）。NCSIMUL支持导入Sandvik CoroGuide、Seco Tools等刀具厂商的电子刀库文件。
| 刀具类型 | 关键参数 | 典型应用 |
|---|---|---|
| 平底立铣刀 | 直径、刃长、总长、刃数 | 轮廓铣削、型腔铣削、平面铣削 |
| 球头铣刀 | 直径、刃长、总长、球头半径 | 曲面精加工、三维轮廓加工 |
| 面铣刀 | 直径、刀片数、最大切削深度 | 大平面铣削、顶面加工 |
| 钻头 | 直径、总长、顶角、螺旋角 | 孔加工、中心钻、深孔钻 |
| 镗刀 | 镗杆直径、刀片宽度、调节范围 | 精密孔加工、扩孔 |
五、程序加载与仿真运行
通过File > NC Program > Load菜单加载G代码文件（.nc/.txt/.tap/.gcode等格式）。加载时需要设定：程序原点（Program Origin）与毛坯坐标系的对应关系、初始刀具号和刀具长度补偿号。程序加载后，NCSIMUL自动解析G代码，在程序编辑窗口中显示完整代码，同时在3D视图中显示刀具初始位置。仿真运行模式分为三种：①完整仿真（Full Simulation）——逐行执行G代码，实时显示刀具运动和材料去除过程，计算切削力，检测碰撞；②快速仿真（Fast Simulation）——跳过非切削运动，快速完成材料去除计算；③单步仿真（Step Simulation）——逐行执行，每行暂停，便于详细检查。
六、碰撞检测与结果分析
碰撞检测是NCSIMUL的核心功能之一。系统在仿真过程中实时检测刀具与以下对象的干涉：毛坯、夹具、机床工作台、主轴头、刀库和其他运动部件。当检测到碰撞时，系统立即停止仿真，在3D视图中高亮显示碰撞区域，并在信息窗口中输出碰撞报警信息，包括碰撞发生的程序行号、碰撞对象名称和碰撞深度（穿透距离）。碰撞检测精度可由用户设定，默认精度为0.01mm。仿真完成后，可以通过Analysis > Measurements功能对加工结果进行测量分析，包括点到点距离、点到面距离、面到面距离、角度测量、半径测量和轮廓对比。
提示：仿真结果虽然能反映大部分加工问题，但不能完全替代实际加工验证。仿真软件的精度取决于机床模型、刀具模型和材料模型的准确性。对于关键零件的首件加工，建议先进行试切验证，确认仿真结果与实际加工结果一致后，再正式批量生产。
七、总结与建议
- 机床模型加载失败：确认.mch文件路径正确，检查文件是否被其他程序占用，重新安装机床模型库
- 仿真过程中碰撞报警：检查毛坯尺寸和位置是否正确，确认夹具模型是否完整，检查刀具长度补偿是否准确
- G代码解析错误：检查程序格式是否符合目标系统要求，确认后处理程序与机床匹配，检查程序中是否有特殊字符
- 仿真速度过慢：降低模型显示精度，关闭实时碰撞检测，减少仿真步长设置
- 加工结果与实际不符：检查材料去除仿真精度设置，确认刀具磨损模型是否启用，校验机床运动学参数
NCSIMUL作为专业的数控加工仿真软件，能够有效减少实际加工中的试切次数，降低刀具和材料浪费，提高加工效率和安全性。建议用户在使用过程中注意以下几点：①确保机床模型和参数与实际机床一致；②定期更新刀具库，使用准确的刀具几何参数；③充分利用碰撞检测功能，在程序运行前排除安全隐患；④结合优化模块进行切削参数优化，提高加工效率；⑤保存典型项目的仿真配置，建立仿真模板库，提高工作效率。通过系统学习和实践，操作人员可以充分发挥NCSIMUL的仿真验证能力，为数控加工提供可靠的技术保障。
