数控机床专用夹具设计方法
夹具是数控加工中不可或缺的工艺装备，用于在加工过程中准确定位和可靠夹紧工件。数控机床专用夹具的设计质量直接影响加工精度、生产效率和操作安全性。与普通机床夹具相比，数控机床夹具需要满足更高的定位精度要求、更快的装夹速度（以配合数控机床的高效率）、更广泛的加工范围（一次装夹完成多面加工）和更高的可靠性（适应自动化生产）。本文将系统介绍数控机床专用夹具的设计原则、定位方案设计、夹紧机构选择、夹具结构设计和典型应用实例。
一、夹具设计基本原则
数控机床专用夹具设计应遵循以下基本原则：①六点定位原则——合理选择定位基准面，限制工件的六个自由度（沿X/Y/Z轴的移动和绕X/Y/Z轴的转动），确保定位准确可靠；②定位基准与设计基准重合原则——尽量使夹具的定位基准与零件图纸的设计基准重合，消除基准不重合误差；③夹紧力方向和作用点原则——夹紧力应朝向主要定位基准面，夹紧力作用点应落在定位支承范围内，避免工件变形；④工序集中原则——夹具设计应考虑一次装夹完成尽可能多的加工内容，减少装夹次数；⑤高刚性原则——夹具结构应具有足够的刚性和强度，承受切削力而不产生变形；⑥操作便捷原则——装夹和拆卸工件应方便快捷，减少辅助时间。
| 设计原则 | 技术要点 | 违反后果 |
|---|---|---|
| 六点定位 | 合理布置定位元件，限制全部六个自由度 | 定位不稳定，加工尺寸超差 |
| 基准重合 | 夹具定位基准与零件设计基准一致 | 产生基准不重合误差 |
| 夹紧力方向 | 夹紧力朝向主要定位基准面 | 工件位移或变形 |
| 高刚性 | 夹具本体和定位元件足够刚硬 | 加工振动，精度下降 |
| 工序集中 | 夹具设计考虑多面加工需求 | 增加装夹次数，降低效率 |
| 操作便捷 | 快速装夹机构，减少辅助时间 | 生产效率低 |
二、定位方案设计
2.1 常用定位方式
数控机床夹具的常用定位方式包括：平面定位（使用定位块、定位板或支承钉限制三个自由度）、圆柱孔定位（使用定位销或定位心轴限制四个自由度）、外圆柱面定位（使用V形块限制四个自由度）和组合定位（上述方式的组合，限制全部六个自由度）。平面定位是最常用的定位方式，适用于以平面为主要定位基准的零件。定位块和定位板的材料通常为20Cr渗碳淬火（HRC58-62）或GCr15轴承钢淬火（HRC60-64），以保证耐磨性和使用寿命。
2.2 定位精度分析
定位精度取决于定位元件的制造精度、安装精度和工件定位基准面的精度。定位误差的计算公式为：ΔD = ΔB + ΔY，其中ΔB为基准不重合误差（定位基准与设计基准之间的尺寸公差），ΔY为基准位移误差（定位元件与工件定位面之间的配合间隙）。对于销孔定位，基准位移误差ΔY = (Dmax – dmin) / 2，其中Dmax为工件孔的最大直径，dmin为定位销的最小直径。例如：工件孔φ20H7（+0.021/0），定位销φ20g6（-0.007/-0.020），则ΔY = (20.021 – 19.980) / 2 = 0.0205mm。
三、夹紧机构选择与设计

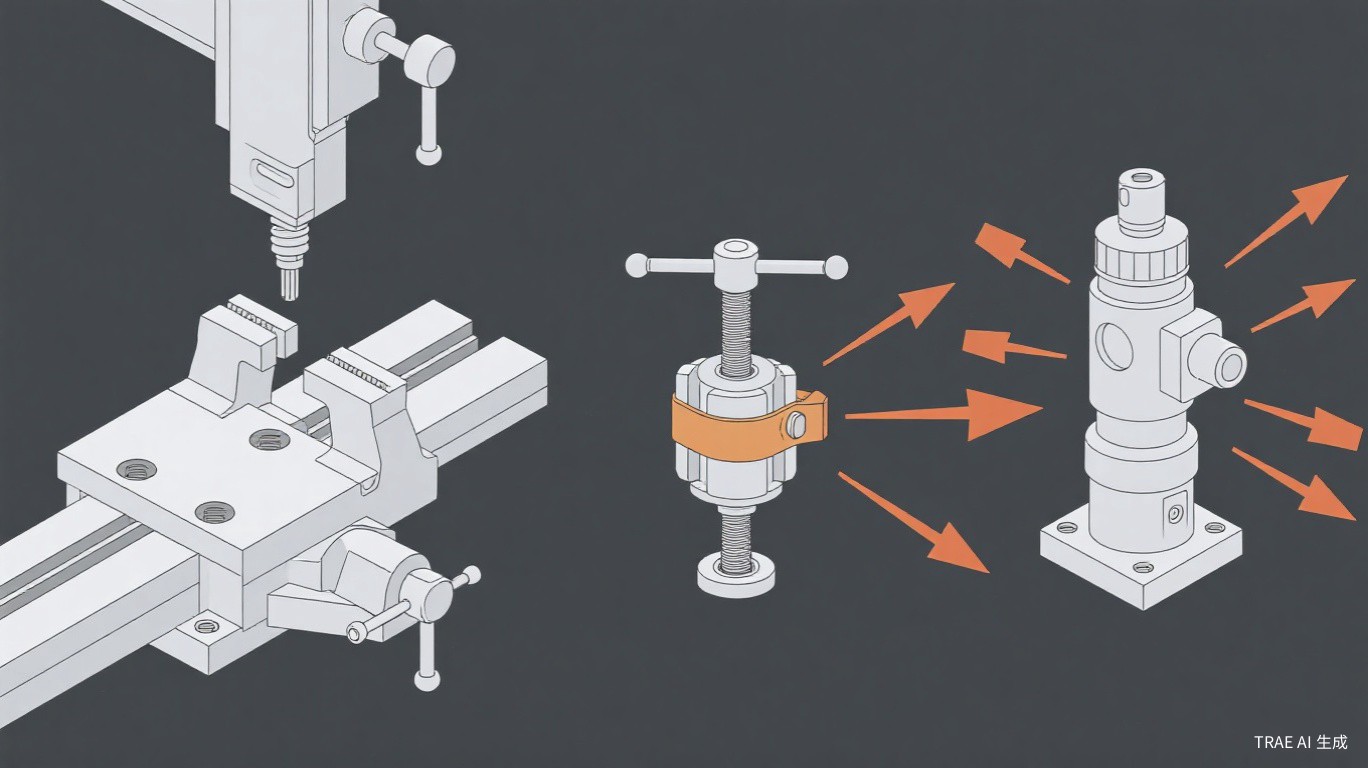

夹紧机构的作用是在切削力作用下保持工件与定位元件的可靠接触。数控机床夹具常用的夹紧机构包括：螺旋夹紧机构（手动螺栓/螺母夹紧，结构简单，夹紧力大，但操作速度慢）、偏心夹紧机构（偏心轮夹紧，操作快速，但夹紧力较小）、气动夹紧机构（气缸驱动，夹紧力稳定，操作速度快，适合批量生产）、液压夹紧机构（油缸驱动，夹紧力大，结构紧凑，适合大型工件）和凸轮联动夹紧机构（一个操作动作同时夹紧多个点，适合多工位夹具）。
| 夹紧机构类型 | 夹紧力范围 | 操作速度 | 适用场景 |
|---|---|---|---|
| 螺旋夹紧 | 大（可达数吨） | 慢 | 小批量、单件生产 |
| 偏心夹紧 | 小（通常1-3kN） | 快 | 小切削力加工 |
| 气动夹紧 | 中（0.5-5kN） | 快 | 批量生产，中小型工件 |
| 液压夹紧 | 大（可达数十吨） | 较快 | 大型工件，重切削 |
| 凸轮联动 | 中 | 快 | 多工位夹具 |
四、夹具结构设计要点

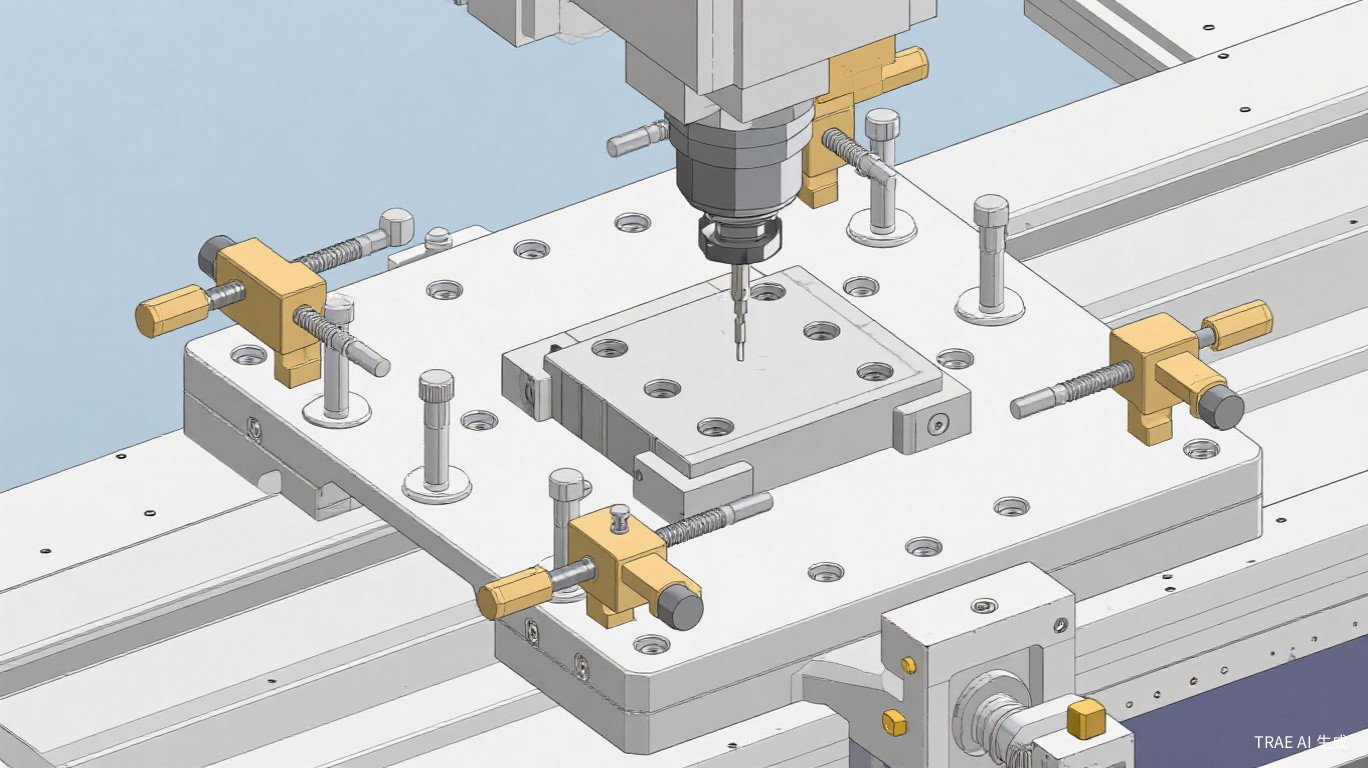

数控机床专用夹具的结构设计需要考虑以下要点：①夹具底座设计——夹具底座应具有足够的刚性和安装精度，通常采用HT250铸铁或Q235钢板焊接后退火处理。底座上设有定位键槽，与机床工作台T型槽配合，确保夹具在机床上的定位精度；②排屑设计——数控加工产生大量切屑，夹具结构应避免切屑堆积和滞留，设置足够的排屑空间和排屑槽；③干涉检查——夹具设计完成后必须进行干涉检查，确保夹具不与刀具、主轴和机床运动部件发生干涉，可以利用三维建模软件进行运动仿真检查；④对刀基准——夹具上应设置对刀基准面或对刀块，方便操作人员确定工件坐标系原点。
五、典型夹具应用实例
某箱体零件数控加工中心夹具设计案例：零件为铝合金箱体，尺寸300mm×200mm×150mm，加工内容为铣六面、镗轴承孔φ60H7和φ40H7、钻攻螺纹孔。夹具设计方案：①采用一面两销定位——以箱体底面作为主要定位基准（限制3个自由度），以两个定位销孔（φ10H7）作为辅助定位基准（限制3个自由度），实现完全定位；②采用液压夹紧——在箱体顶面设置4个液压压板，夹紧力朝向底面定位基准，每个压板夹紧力2kN，总夹紧力8kN；③夹具底座采用HT250铸铁件，设有定位键槽与工作台T型槽配合；④设置对刀块，确定工件坐标系原点；⑤夹具四周设置排屑槽，便于切屑排出。
提示：夹具设计完成后，必须进行严格的图纸审查和实物验证。图纸审查内容包括：定位方案是否合理、夹紧力是否足够、干涉检查是否通过、排屑是否顺畅、操作是否便捷。实物验证包括：定位精度检测、夹紧力测试、装夹时间测量和首件加工验证。建议建立夹具设计标准件库，提高设计效率和标准化水平。
六、总结与建议
- 工件装夹后变形：增大夹紧力接触面积，使用浮动支撑辅助定位，调整夹紧力大小（避免过大），采用软爪夹持
- 夹具定位精度不足：提高定位元件的制造精度（IT6-IT7级），检查定位面磨损情况，定期校验夹具精度
- 夹具干涉加工路径：在CAM软件中进行夹具干涉检查，优化夹具结构减小体积，调整夹紧元件位置避开加工区域
- 换刀时夹具与刀库干涉：确认夹具最大高度不超过刀库换刀空间，设计夹具时预留换刀安全距离
- 夹具刚性不足导致振纹：增加夹具体壁厚或加强筋，选用铸铁材料提高阻尼特性，增大夹具与机床工作台的接触面积
数控机床专用夹具设计是数控加工工艺的重要组成部分，直接影响加工精度和生产效率。建议夹具设计人员：①深入理解零件图纸和加工工艺要求，确定合理的定位方案；②根据生产批量选择合适的夹紧机构，小批量用手动夹紧，大批量用气动/液压夹紧；③充分利用三维CAD软件进行夹具设计和干涉检查；④建立夹具标准件库和典型结构库，提高设计效率；⑤与机床操作人员密切沟通，了解实际使用中的问题并持续改进；⑥做好夹具的日常维护和定期校验，保持夹具精度。通过科学的夹具设计和规范的管理，可以有效提高数控加工的质量和效率。
