气动系统基础知识
关键词分析：气压传动是以压缩空气为工作介质，利用气体的压力能传递动力和运动的传动方式。气动系统具有结构简单、动作迅速、清洁无污染、过载保护能力强等优点，广泛应用于自动化生产线、包装机械、半导体制造设备等领域。气动系统的工作压力通常为0.4-0.8MPa，由空气压缩机产生压缩空气，经处理后供给各执行元件。

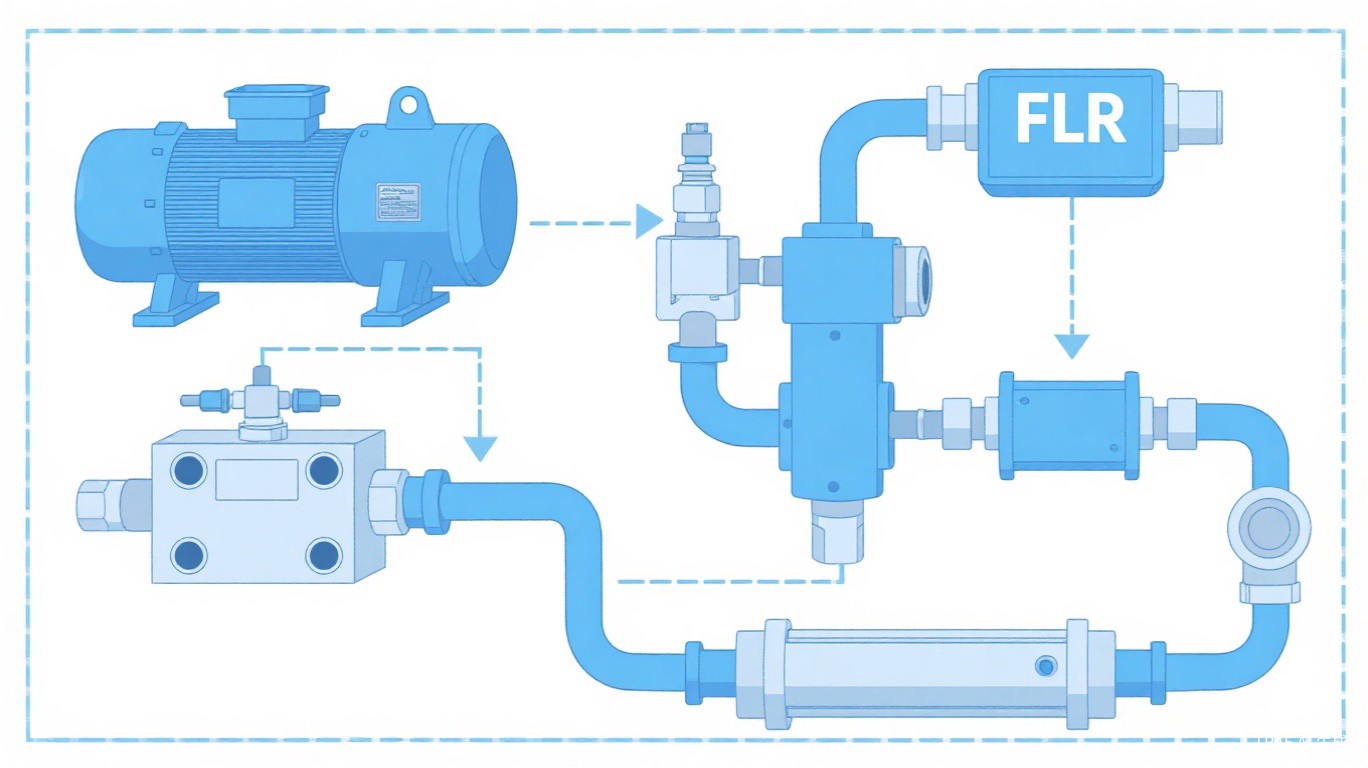

一、气动系统组成
完整的气动系统由以下部分组成：
- 气源装置：空气压缩机、储气罐、冷干机，产生和储存压缩空气
- 气源处理元件：气动三联件（过滤器+减压阀+油雾器），净化和调节压缩空气
- 控制元件：电磁换向阀、手动阀、流量控制阀、压力控制阀
- 执行元件：气缸（直线运动）、气动马达（旋转运动）、气动手指（夹持）
- 辅助元件：管接头、消音器、压力表、储气罐
二、气动三联件
气动三联件是气动系统中必不可少的组件，由过滤器、减压阀和油雾器三部分组成。
| 组件 | 功能 | 技术参数 | 维护要点 |
|---|---|---|---|
| 过滤器 | 去除压缩空气中的水分、油污和灰尘 | 过滤精度5-40μm，耐压1.0MPa | 定期排水（每日），定期更换滤芯（每3-6个月） |
| 减压阀 | 将输入压力调节到设定的工作压力并保持稳定 | 调节范围0.05-0.8MPa，稳压精度±0.02MPa | 定期检查压力设定值，清理阀内积碳 |
| 油雾器 | 将润滑油雾化后注入压缩空气，润滑后续气动元件 | 滴油量可调（0-15滴/min），储油量100-300mL | 定期补充润滑油（ISO VG32），检查雾化效果 |
气动三联件的安装顺序为：过滤器→减压阀→油雾器（从进气方向看）。安装方向应垂直，过滤器排水阀朝下。三联件的进口压力通常为0.6-1.0MPa，出口压力根据执行元件需求调节。
三、气缸
3.1 标准气缸参数
| 参数 | 标准系列 | 说明 |
|---|---|---|
| 缸径 | φ8、φ10、φ12、φ16、φ20、φ25、φ32、φ40、φ50、φ63、φ80、φ100 | 常用φ32-φ100 |
| 行程 | 25、50、75、100、125、150、200、250、300mm | 标准行程，可定制 |
| 工作压力 | 0.1-1.0MPa | 推荐0.4-0.6MPa |
| 动作方式 | 单作用（弹簧复位）、双作用 | 双作用最常用 |
| 缓冲形式 | 无缓冲、橡胶缓冲、可调液压缓冲 | 行程≥50mm建议选缓冲 |
3.2 气缸推力计算
气缸推力F = p × A = p × π × D² / 4
示例：缸径φ63mm，工作压力0.5MPa，推力F = 0.5 × π × 63² / 4 = 1558N ≈ 156kgf
气缸拉力F’ = p × π × (D² – d²) / 4，其中d为活塞杆直径。φ63气缸活塞杆直径通常为φ20mm，拉力F’ = 0.5 × π × (63² – 20²) / 4 = 1397N ≈ 140kgf。
3.3 特殊气缸类型
- 无杆气缸：活塞通过磁力耦合驱动外部滑块，节省安装空间，适合长行程
- 薄型气缸：轴向尺寸短，适合空间受限的场合
- 摆动气缸：输出摆动运动，摆动角度通常为90度、180度、270度
- 气动手指（气爪）：用于夹持工件，分为平行开闭型和摆动开闭型
- 标准气缸：ISO 15552标准系列，缸径φ32-φ320mm
四、电磁换向阀
电磁换向阀是气动系统的控制核心，通过电磁铁控制阀芯换向，改变压缩空气的流动方向。
| 阀型号 | 位数/通路 | 控制方式 | 流量(L/min) | 用途 |
|---|---|---|---|---|
| 4V210-08 | 二位五通 | 单电控 | 300-500 | 控制单作用/双作用气缸 |
| 4V220-08 | 二位五通 | 双电控 | 300-500 | 控制双作用气缸，有记忆功能 |
| 4V410-10 | 二位五通 | 单电控 | 600-1000 | 大流量控制 |
| 4V310-10 | 二位五通 | 双电控 | 600-1000 | 大流量双电控 |
单电控阀：通电换向，断电弹簧复位。适用于只需一个方向控制的场合。
双电控阀：两个电磁铁交替控制阀芯换向，断电后阀芯保持当前位置（记忆功能）。适用于需要保持位置的场合。
五、气动管路设计
- 主管路：使用镀锌钢管或不锈钢管，管径根据总流量确定
- 支管路：使用PU管（聚氨酯管）或尼龙管，外径通常为φ6、φ8、φ10、φ12mm
- 管接头：快插接头（PC型），连接方便，工作压力≤1.0MPa
- 管路布置：管路应尽量短，避免急弯（弯曲半径≥管径的3倍），减少压力损失
六、总结
气动系统以压缩空气为工作介质，具有清洁、安全、响应快的特点。气动三联件（过滤器+减压阀+油雾器）是每个气动系统必备的气源处理组件。气缸是最常用的气动执行元件，推力与工作压力和活塞面积成正比，φ63mm气缸在0.5MPa压力下可产生约156kgf的推力。电磁换向阀控制气缸的动作方向，单电控适合简单控制，双电控适合位置保持。气动系统的维护重点是保证气源清洁度、定期排水和维护三联件。
