华中数控HNC-21系统操作与编程入门
华中数控HNC-21系统是国内应用最广泛的数控系统之一，基于PC平台和开放式体系结构设计，具备强大的运算能力和良好的人机交互界面。该系统采用中文操作界面，支持车床和铣床两种基本配置，兼容ISO标准G代码和华中数控扩展指令。HNC-21系统在航空航天、汽车制造、模具加工等领域拥有大量用户，尤其在职业教育和技能培训中占有重要地位。本文将从系统概述、面板操作、程序编辑、基本编程指令、对刀操作和实际加工六个方面，系统介绍HNC-21系统的操作与编程方法，帮助初学者快速掌握该系统的使用技能。
一、HNC-21系统概述与面板布局
HNC-21数控系统由华中数控自主研发，采用工业PC作为硬件平台，运行嵌入式Linux操作系统。系统主要由CNC控制器、伺服驱动单元、I/O模块和操作面板四部分组成。控制器采用x86架构CPU，支持多轴联动控制，最大支持8轴联动（标准配置为3轴联动+1主轴）。系统具备RS232串口通讯、以太网通讯和USB接口，支持DNC在线加工和程序传输。

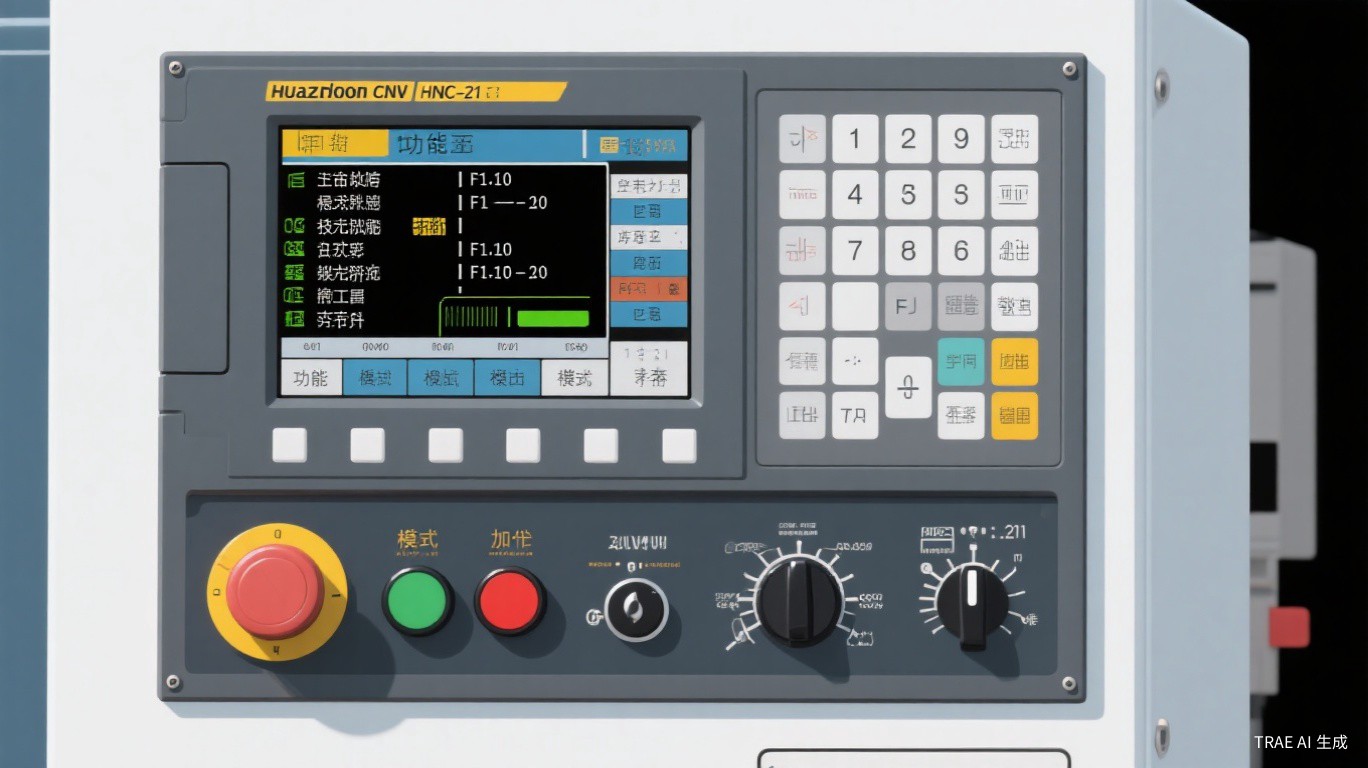

HNC-21操作面板分为两个区域：左侧为系统控制面板（NC面板），右侧为机床操作面板（机床面板）。NC面板包含10.4英寸彩色液晶显示屏、功能软键（F1-F10）、字母数字键盘和编辑键。机床面板包含方式选择旋钮（自动、手动、MDI、回零、编辑等）、进给倍率旋钮、主轴倍率旋钮、急停按钮、循环启动按钮和进给保持按钮。显示屏主界面分为七个区域：图形显示区、坐标显示区、程序显示区、状态指示区、功能菜单区、报警信息区和输入缓冲区。
| 面板区域 | 主要功能 | 操作说明 |
|---|---|---|
| 功能软键F1-F10 | 菜单选择与功能切换 | 对应屏幕底部显示的菜单项，不同模式下功能不同 |
| 方式选择旋钮 | 切换操作模式 | 包含编辑、自动、MDI、手动、手轮、回参考点等模式 |
| 进给倍率旋钮 | 调节进给速度 | 范围0%-150%，实时调节G01进给速度 |
| 主轴倍率旋钮 | 调节主轴转速 | 范围50%-120%，实时调节主轴转速 |
| 急停按钮 | 紧急停止 | 顺时针旋转释放，需重新回零 |
| 循环启动/进给保持 | 控制程序执行 | 绿色启动，红色暂停 |
二、基本操作方法
2.1 开机与回参考点
开机顺序：先合上总电源开关，再打开机床控制电源，最后打开CNC电源。系统启动后进入主界面，首先执行回参考点操作。将方式选择旋钮旋至”回参考点”位置，依次按”+X”、”+Y”、”+Z”按钮，各轴依次返回机床零点。回零过程中屏幕坐标显示快速变化，到达零点后坐标显示为机床坐标值（通常为各轴正极限位置）。回零完成后，屏幕状态栏显示”已回零”标识。注意：系统断电后必须重新回零，否则机床坐标不准确。
2.2 手动操作与手轮操作
手动操作（JOG模式）：将方式旋钮旋至”手动”位置，按住”+X”/”-X”、”+Y”/”-Y”、”+Z”/”-Z”方向键，机床各轴按设定速度移动。移动速度由进给倍率旋钮控制，最大速度由系统参数#1010设定（默认6000mm/min）。手轮操作（MPG模式）：将方式旋钮旋至”手轮”位置，选择坐标轴（X/Y/Z），选择倍率档位（x1/x10/x100），转动手轮脉冲发生器，机床按选定方向和倍率移动。x1档每格移动0.001mm，x10档每格移动0.01mm，x100档每格移动0.1mm。
2.3 MDI手动数据输入
MDI模式允许输入单段或多段程序并立即执行。将方式旋钮旋至”MDI”位置，按F3键进入MDI界面，输入程序段如”T01 M06″（换1号刀）或”G00 X100 Z50″（快速定位），按”循环启动”按钮执行。MDI执行完成后程序自动清除。常用MDI操作包括：主轴正转（M03 S1000）、主轴停止（M05）、换刀（Txx M06）、冷却液开关（M08/M09）。MDI模式下输入的程序段不保存，适合临时操作。
三、程序编辑与管理

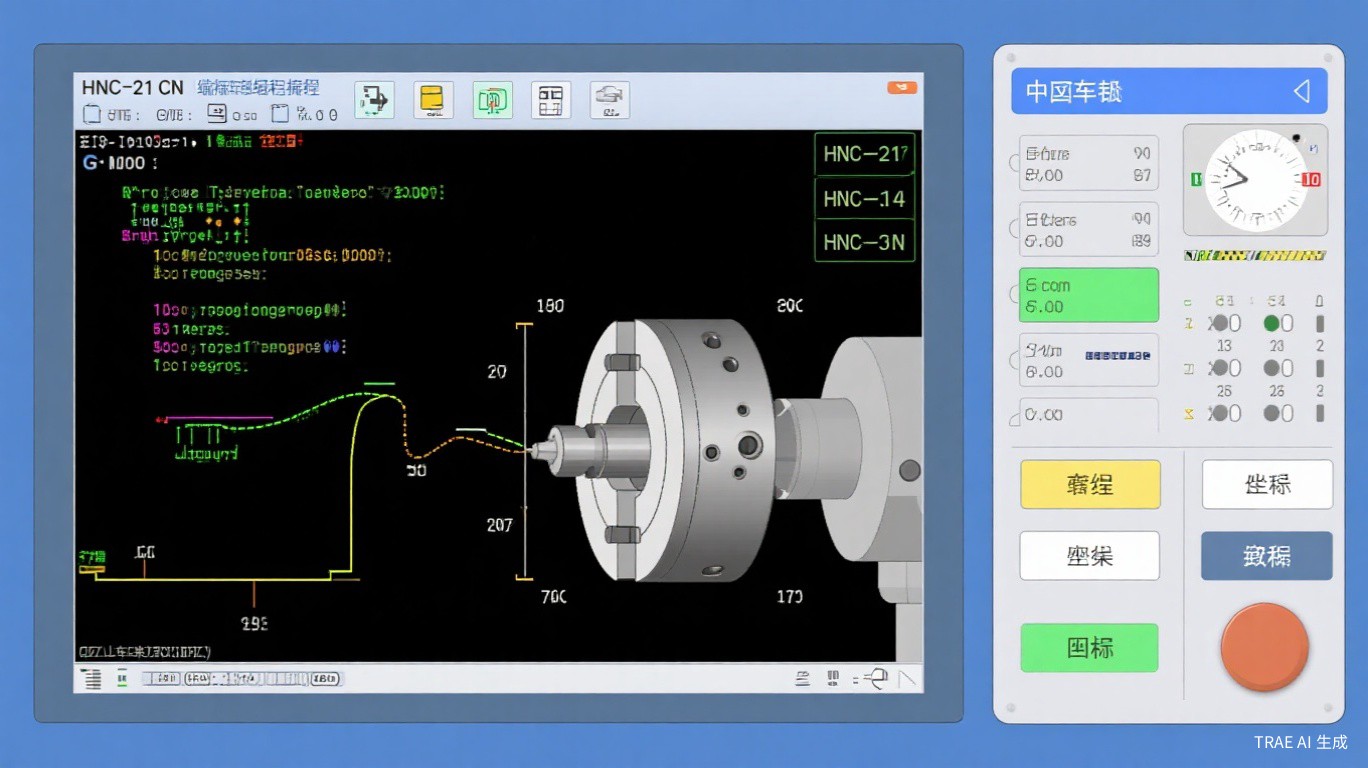

在编辑模式下（方式旋钮旋至”编辑”位置），按F1进入程序管理界面，可以进行新建、打开、编辑、保存、删除程序等操作。新建程序：按F2″新建程序”，输入程序号（如O0001），进入编辑界面。编辑程序：使用方向键移动光标，直接输入G代码指令，按Enter键换行。支持块复制、块删除、查找替换等编辑功能。程序保存：按F4保存，程序自动存入系统Flash存储器。HNC-21系统支持最大程序容量为64MB（取决于配置），单个程序最大支持2万行。
程序传输：通过RS232串口或U盘进行程序传输。串口传输设置：波特率9600/19200/38400可选，数据位8，停止位1，无校验。在”程序”菜单中选择”通讯”功能，设置好参数后进行发送/接收。U盘传输：将U盘插入前面板USB口，在程序管理界面选择”U盘操作”，可以浏览U盘目录，直接加载或保存程序文件。HNC-21支持直接读取TXT格式的G代码文件。
四、基本编程指令
HNC-21系统编程采用ISO标准G代码体系，同时支持华中扩展指令。基本编程指令分为准备功能（G代码）、辅助功能（M代码）、主轴功能（S代码）、刀具功能（T代码）和进给功能（F代码）五大类。
| 指令类别 | 代码 | 功能说明 |
|---|---|---|
| 快速定位 | G00 | 刀具以最快速度移动到目标位置，不进行切削 |
| 直线插补 | G01 | 刀具以编程进给速度直线移动到目标位置 |
| 圆弧插补 | G02/G03 | G02为顺时针圆弧，G03为逆时针圆弧 |
| 螺纹切削 | G32 | 等螺距螺纹切削指令 |
| 螺纹循环 | G76 | 复合螺纹切削循环 |
| 内外圆循环 | G71/G70 | G71粗车循环，G70精车循环 |
| 端面循环 | G72 | 端面粗车复合循环 |
| 钻孔循环 | G73/G83 | 高速深孔钻循环/深孔钻循环 |
| 刀具补偿 | G41/G42/G40 | 左刀补/右刀补/取消刀补 |
| 坐标系设定 | G54-G59 | 工件坐标系选择 |
编程示例——外圆车削：O0001（程序号）；G50 X200 Z200（设定工件坐标系）；T0101（调用1号刀及1号刀补）；M03 S800（主轴正转800rpm）；G00 X45 Z2（快速定位到起刀点）；G71 U2 R1 P10 Q20 F0.2（粗车循环，切深2mm，退刀量1mm）；N10 G00 X30（精加工轮廓起点）；G01 Z-50 F0.1（车外圆）；G01 X40（车端面）；G01 Z-80（车外圆）；N20 G01 X45（精加工轮廓终点）；G70 P10 Q20（精车循环）；G00 X200 Z200（退刀）；M05（主轴停）；M30（程序结束）。
五、对刀操作方法
对刀是数控加工中最关键的操作步骤，直接决定加工精度。HNC-21系统支持多种对刀方法，最常用的是试切对刀法。操作步骤：①将方式旋钮旋至”手动”位置，选择1号刀（T0100），启动主轴正转（M03 S500）；②手动控制刀具靠近工件端面，沿X方向微量进给，轻轻接触端面后沿Z方向退刀；③在坐标系设定界面（按F5进入），将当前Z坐标值输入到G54的Z值中（或直接输入Z0并按测量键）；④手动控制刀具靠近工件外圆，沿Z方向微量进给，轻轻接触外圆后沿X方向退刀，停止主轴；⑤测量被切外圆直径（如实测为49.85mm），将该值输入到G54的X值中。重复以上步骤完成所有刀具的对刀操作。
提示：对刀时切削量要尽量小，以刚好切出可见刀痕为准。每次对刀后必须确认刀补值是否正确，建议在MDI模式下运行G00 X0 Z0验证刀具位置。使用多把刀具时，各刀具的刀补值必须独立设定。
六、实操案例与注意事项
加工阶梯轴案例：材料45钢，毛坯直径50mm，长度100mm。加工内容：车端面、车外圆φ48×30mm、车外圆φ40×20mm、车外圆φ30×25mm、倒角C2。选用刀具：T01为90度外圆车刀（粗车），T02为35度菱形刀片精车刀，T03为4mm切槽刀。粗车参数：切削速度Vc=150m/min（对应S≈1000rpm），进给量f=0.3mm/r，切削深度ap=2mm。精车参数：切削速度Vc=200m/min（对应S≈1300rpm），进给量f=0.1mm/r，切削深度ap=0.5mm。
加工步骤：①装夹工件，伸出长度约70mm，用卡盘夹紧；②对刀设定工件坐标系；③运行程序进行粗加工，使用G71循环指令分层切削；④换精车刀，运行G70精加工循环；⑤换切槽刀，切退刀槽；⑥检查尺寸，合格后取下工件。首件加工完成后必须进行全尺寸检测，确认各段直径、长度和倒角尺寸符合图纸要求。
七、总结与建议
- 开机后屏幕无显示：检查CNC电源是否正常，确认显示器连接线牢固，检查系统启动是否完成
- 回零操作失败：确认方式旋钮在”回参考点”位置，检查各轴是否已处于零点附近（需先手动移开），检查限位开关是否正常
- 程序无法运行：检查程序格式是否正确，确认程序号未被保护，检查是否有语法错误报警
- 加工尺寸超差：检查对刀是否准确，确认刀具补偿值是否正确，检查工件装夹是否牢固
- 主轴不转：检查主轴倍率旋钮是否在0位，确认M03/M04指令是否正确执行，检查主轴驱动器状态
华中数控HNC-21系统作为国产数控系统的代表，具有操作简便、功能完善、性价比高的优势。初学者在学习过程中应重点掌握面板操作、程序编辑、对刀方法和基本编程指令这四个核心技能。建议按照”手动操作→MDI操作→简单程序→复合循环→综合应用”的路径循序渐进地学习。实际操作中要特别注意安全问题，时刻注意急停按钮的位置，加工前检查程序的正确性，确认刀具和工件的装夹可靠性。多进行实际操作练习，积累经验，才能熟练掌握HNC-21系统的操作与编程技能。
