宝元（LNC）系统操作与编程入门
宝元数控（LNC）系统是台湾宝元数控股份有限公司（Leadwell Technology）开发的数控系统，广泛应用于台湾和大陆地区的数控车床和加工中心。LNC系统以其操作简便、性价比高、中文界面友好等特点，在中端数控机床市场占有重要份额。LNC系统支持标准G代码编程和宏程序编程，具备图形显示功能、刀具路径模拟功能和螺距误差补偿功能。目前主流版本包括LNC-7T（车床系统）和LNC-7M（铣床/加工中心系统）。本文将从系统界面操作、基本编程指令、常用加工循环和实际应用等方面，系统介绍LNC系统的操作与编程方法，帮助初学者快速上手。
一、LNC系统界面与基本操作

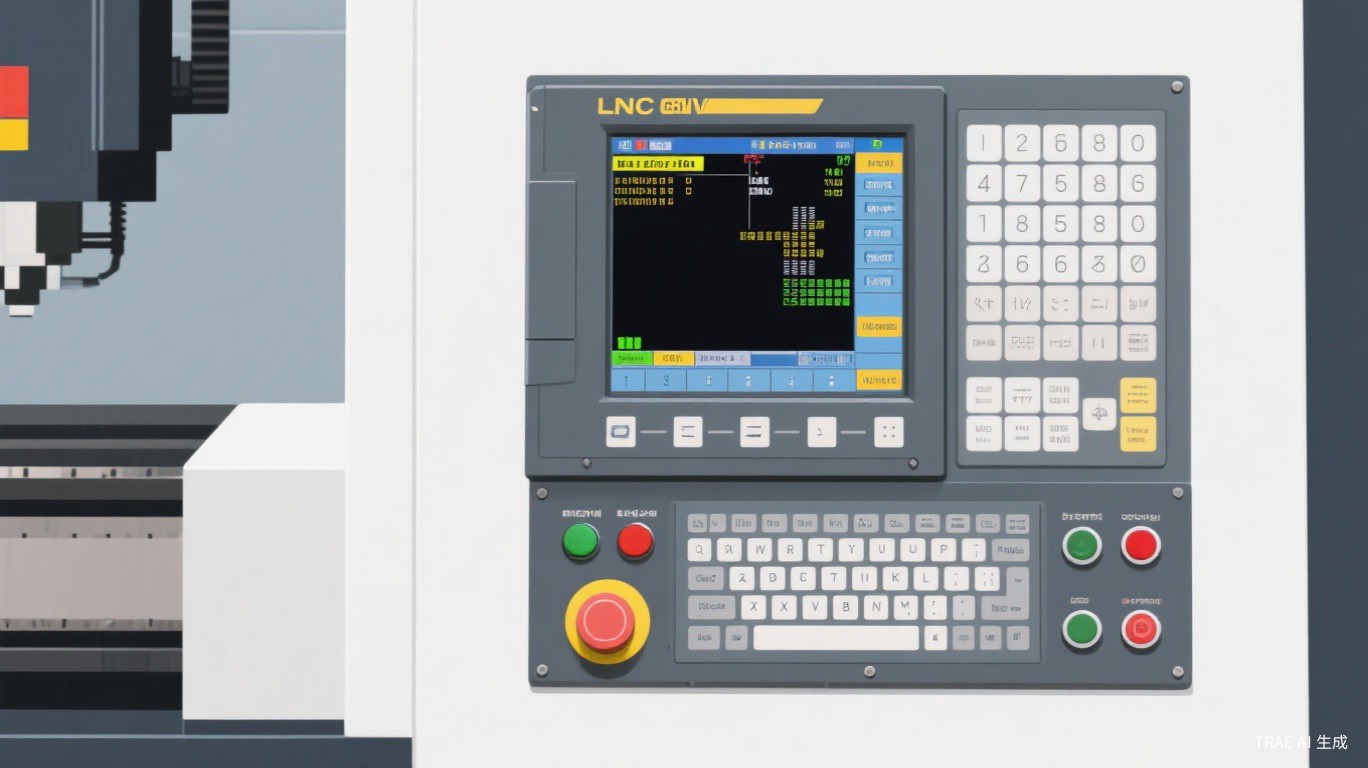

LNC系统的操作面板由显示屏、功能软键、数字字母键和机床控制键组成。显示屏为9.7英寸彩色液晶屏，分辨率为800×600像素。屏幕分为四个区域：上方为状态显示区（显示当前模式、坐标、主轴转速、进给速度等），中间为程序显示区或图形显示区，下方为软键功能提示区，底部为报警信息区。LNC系统的主操作模式通过模式旋钮切换，包括：编辑模式（EDIT）、手动数据输入模式（MDI）、手动操作模式（JOG/手轮）、自动运行模式（AUTO）和示教模式（TEACH）。
| 操作模式 | 功能说明 | 典型应用场景 |
|---|---|---|
| EDIT | 创建、编辑和修改加工程序 | 新程序编写、程序修改 |
| MDI | 手动输入单段或少量程序段执行 | 换刀、设定工件零点、简单操作 |
| JOG | 手动连续移动各轴 | 工件装夹、手动对刀 |
| 手轮 | 通过手轮精确移动各轴 | 精确对刀、手动定位 |
| AUTO | 自动执行已存储的加工程序 | 批量零件加工 |
| TEACH | 通过手动移动机床生成程序 | 示教编程、简单轮廓加工 |
二、基本编程指令
2.1 准备功能指令（G代码）
LNC系统支持标准的ISO G代码编程。常用的准备功能指令包括：G00快速定位、G01直线插补、G02/G03圆弧插补、G04暂停、G17/G18/G19平面选择、G20/G21英制/公制切换、G28返回参考点、G40/G41/G42刀具半径补偿、G43/G44/G49刀具长度补偿、G54~G59工件坐标系选择、G73~G89固定循环、G90/G91绝对/增量坐标、G96/G97恒线速/恒转速控制。LNC系统还支持G70精加工循环、G71外圆粗车循环、G72端面粗车循环、G73复合粗车循环、G76螺纹切削循环（车床系统专用）。
2.2 辅助功能指令（M代码）
LNC系统常用的M代码包括：M00程序停止、M01选择性停止、M02/M30程序结束、M03主轴正转、M04主轴反转、M05主轴停止、M06换刀、M08冷却液开、M09冷却液关、M19主轴定向、M41~M44主轴齿轮换挡、M98调用子程序、M99子程序返回。LNC系统支持自定义M代码，通过系统参数设定可以将未使用的M代码映射为特定功能，如M80控制液压夹具、M81控制气动尾座等。
三、常用加工循环编程
3.1 车削循环（LNC-7T）
LNC-7T车床系统提供丰富的车削循环指令。G71外圆粗车循环格式：G71 U(Δd) R(e)；G71 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t)。其中Δd为每刀切削深度（半径值），e为退刀量，ns为精加工路径起始程序段号，nf为精加工路径结束程序段号，Δu为X方向精加工余量（直径值），Δw为Z方向精加工余量。G72端面粗车循环与G71类似，但切削方向为端面方向。G73复合粗车循环适合已初步成型的铸锻件毛坯，格式：G73 U(Δi) W(Δk) R(d)；G73 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t)。其中Δi为X方向总退刀量（半径值），Δk为Z方向总退刀量，d为粗加工次数。
3.2 铣削循环（LNC-7M）
LNC-7M铣床系统支持标准固定循环，包括G73高速深孔钻循环、G81钻孔循环、G82锪孔循环、G83深孔钻循环、G84攻丝循环、G85镗孔循环、G86镗孔循环（主轴停）、G87背镗循环、G88镗孔循环（手动退刀）、G89镗孔循环（孔底暂停）。以G83深孔钻循环为例：G83 X_ Y_ Z_ R_ Q_ F_ K_。其中X、Y为孔位坐标，Z为孔底Z坐标，R为R平面Z坐标，Q为每次钻削深度，F为进给速度，K为重复次数。LNC系统还提供G12/G13圆形铣削循环，用于铣削整圆或圆弧。
四、宏程序编程
4.1 宏变量与运算
LNC系统支持宏程序编程，使用变量#100~#999存储数据。变量分为局部变量（#1~#33）、公共变量（#100~#199，断电清除）和系统变量（#1000~#9999，保存机床状态信息）。宏程序支持算术运算（+、-、*、/）、逻辑运算（AND、OR、XOR）和比较运算（EQ、NE、GT、LT、GE、LE）。条件判断使用IF…THEN…ENDIF结构，循环使用WHILE…DO…END结构。宏程序调用使用G65指令或M98指令。
4.2 宏程序应用实例
使用宏程序加工均布圆周孔群。例如在直径100mm的圆周上均布钻8个M6螺纹底孔（孔径5.0mm，深15mm）。宏程序如下：O1000（主程序）；G90 G54 G17；T01 M06（中心钻）；S3000 M03；G00 X0 Y0；G43 H01 Z50.0；#1=0（孔号计数器）；#2=8（总孔数）；#3=50.0（分布圆半径）；#4=5.0（第一孔角度偏移）；WHILE[#1 LT #2] DO1；#5=#1*360.0/#2+#4（计算当前孔角度）；#6=#3*COS[#5]（计算X坐标）；#7=#3*SIN[#5]（计算Y坐标）；G00 X#6 Y#7；G81 Z-3.0 R2.0 F100；#1=#1+1；END1；T02 M06（钻头）；S2000 M03；G43 H02 Z50.0；#1=0；WHILE[#1 LT #2] DO1；#5=#1*360.0/#2+#4；#6=#3*COS[#5]；#7=#3*SIN[#5]；G00 X#6 Y#7；G83 Z-15.0 R2.0 Q3.0 F150；#1=#1+1；END1；M05；M30。该宏程序通过修改#2（孔数）、#3（分布圆半径）和#4（起始角度）即可适应不同的孔群加工需求。
五、常见问题与解决方案
提示：LNC系统的参数设置对机床性能影响很大，修改参数前务必记录原始值，并在专业人员指导下操作。错误的参数设置可能导致机床失控或加工精度下降。
- 程序无法执行：检查程序开头是否有正确的程序号（如O1234），确认程序结束标记M30是否存在，检查是否有语法错误（LNC系统会在编辑模式下标红错误行）。
- 加工精度不稳定：检查反向间隙补偿参数是否正确设置（LNC系统参数号0351~0354），检查丝杠螺距补偿数据是否需要更新，建议每半年使用激光干涉仪进行一次螺距误差测量和补偿。
- 螺纹加工乱牙：检查主轴编码器信号是否正常，确认主轴与Z轴的同步关系，检查编码器连接线是否松动。LNC系统螺纹加工依赖主轴编码器的零位信号。
- 刀具补偿异常：确认刀具补偿值是否正确输入（在刀具偏置页面检查），检查G41/G42的补偿方向是否正确，确认刀具半径补偿在G00快速移动时不能生效。
- 系统死机或黑屏：检查散热风扇是否正常运转，清理控制箱内的灰尘，检查24V电源电压是否稳定在24V正负10%范围内。如频繁死机，建议联系宝元售后升级系统软件。
六、实操案例
某精密零件加工厂使用友嘉（FEELER）LNC-7T数控车床加工不锈钢（SUS304）液压接头零件。零件为M20x1.5外螺纹接头，总长45mm，外圆直径22mm，螺纹长度20mm，内孔直径12mm，孔深30mm。加工工序安排：工序一，三爪卡盘夹持毛坯外圆，车端面、钻中心孔、钻12mm底孔至30mm深、镗孔至12H7精度、铰孔；工序二，调头夹持已加工外圆，车M20x1.5外螺纹、车退刀槽、倒角。螺纹加工使用G76指令：G76 P021060 Q100 R0.05；G76 X18.5 Z-20.0 P975 Q350 F1.5。切削参数：粗车Vc=120m/min，f=0.2mm/r，ap=1.5mm；精车Vc=150m/min，f=0.1mm/r，ap=0.2mm；螺纹切削Vc=80m/min。加工后使用螺纹环规检验通止合格，内孔使用塞规检验合格。
七、总结与建议
宝元LNC数控系统以其操作简便和性价比高的优势，在中小企业中得到了广泛应用。学习LNC系统编程应从基本G代码入手，逐步掌握各种固定循环和宏程序编程技巧。建议初学者多利用系统的图形模拟功能验证程序正确性，在实际加工中从简单零件开始练习，逐步积累经验。LNC系统的参数设置对机床性能至关重要，建议建立参数档案，定期检查和校准。对于批量生产，应充分利用宏程序和子程序功能提高编程效率，减少人为错误。同时，做好程序的版本管理和备份工作，避免因系统故障导致程序丢失。
