数控机床位置精度检测与补偿（螺距误差/反向间隙）
数控机床的位置精度是衡量机床加工精度的核心指标之一，直接决定零件的尺寸精度和形位公差。位置精度主要包括定位精度（Positional Accuracy）和重复定位精度（Repeatability）两个指标。由于机械传动系统中丝杠的螺距误差、反向间隙、热变形等因素的影响，机床实际运动位置与指令位置之间存在偏差。通过精密检测和数控系统的误差补偿功能，可以显著提高机床的位置精度。常用的检测仪器有激光干涉仪、球杆仪和步距规，补偿方法包括螺距误差补偿和反向间隙补偿。本文将详细讲解位置精度的检测方法和补偿操作步骤。
一、位置精度标准与指标
根据国家标准GB/T17421.2（等效ISO230-2）和日本JIS B6330标准，数控机床位置精度的评定指标包括：定位精度A（通过双向定位精度计算）、重复定位精度R（同一方向多次定位的离散度）、反向偏差B（正反方向定位的系统性偏差）和平均反向偏差值。以VDI/DGQ3441标准为例，一台精密加工中心的定位精度应小于等于0.010mm，重复定位精度应小于等于0.005mm。检测时需要在全行程范围内均匀选取若干测量点（通常每隔50~100mm设一个点），每个测量点进行5次以上的重复测量。
| 精度等级 | 定位精度 | 重复定位精度 | 适用范围 |
|---|---|---|---|
| 普通级 | 0.020mm | 0.010mm | 普通铣床、钻床 |
| 精密级 | 0.010mm | 0.005mm | 加工中心、数控车床 |
| 高精密级 | 0.005mm | 0.002mm | 精密加工中心、坐标磨床 |
| 超精密级 | 0.002mm | 0.001mm | 超精密机床、纳米级机床 |
二、激光干涉仪检测方法
2.1 检测原理与设备
激光干涉仪是机床位置精度检测的金标准，其测量原理基于迈克尔逊干涉原理，通过测量激光束的干涉条纹变化来精确测量位移。常用设备有Renishaw XL-80、HP5528A/API XD等品牌。测量精度可达0.001微米（亚纳米级分辨率），环境补偿后线性测量精度为正负0.5ppm。检测系统由激光头、干涉镜、反射镜、环境补偿单元（温度、气压、湿度传感器）和数据处理软件组成。
2.2 检测操作步骤

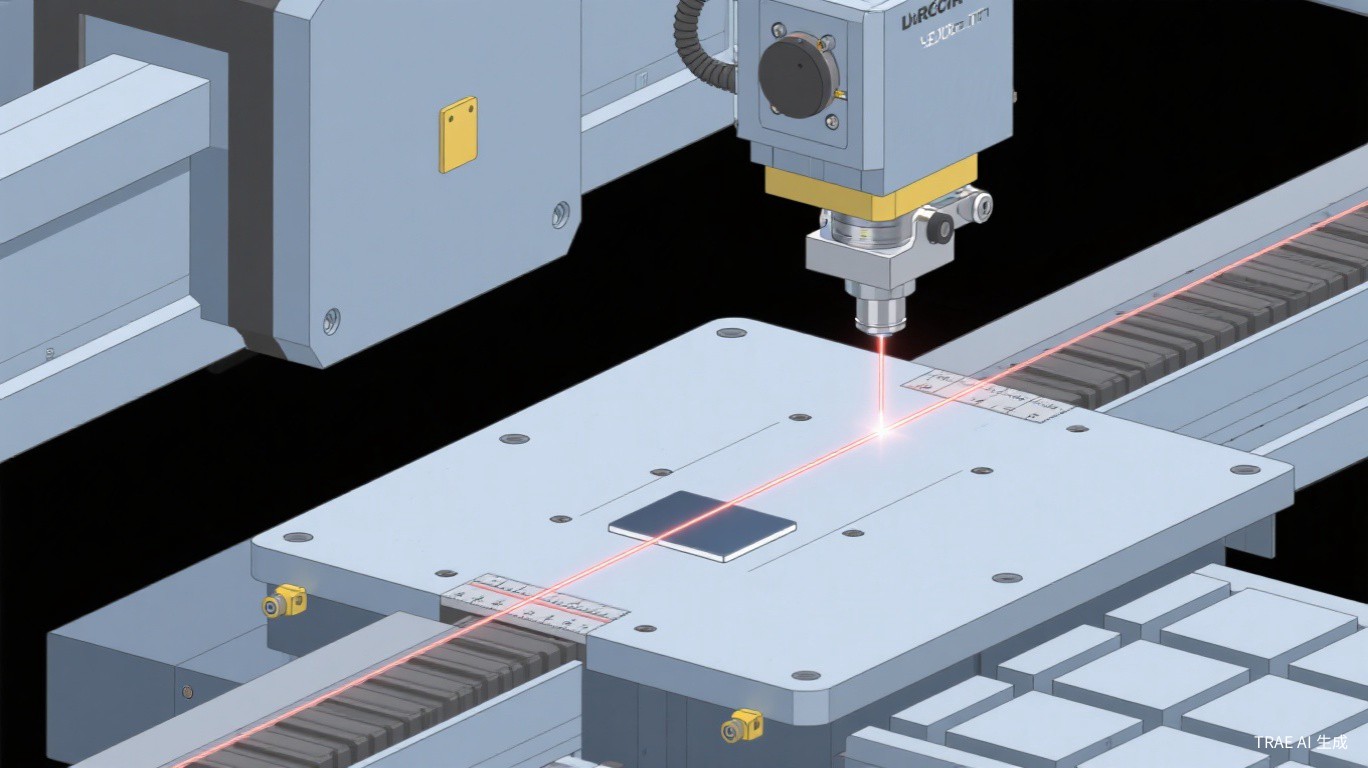

检测前准备：将激光干涉仪安装在机床工作台上，反射镜安装在主轴或运动部件上，调整光路使激光束正对反射镜中心。开启环境补偿单元，记录环境温度（应稳定在20度C正负1度C范围内）、大气压力和相对湿度。检测步骤：第一步，将机床各轴移动到测量起点位置，激光干涉仪清零；第二步，按照设定的测量间距（如50mm间隔），依次移动到各测量点并记录实际位移值；第三步，在每个测量点进行5次正反方向重复测量；第四步，软件自动计算各点的定位误差、重复定位误差和反向间隙值；第五步，生成误差曲线图和数据报告。
三、螺距误差补偿
3.1 螺距误差来源
螺距误差是滚珠丝杠螺距的实际值与理论值之间的偏差，主要来源于丝杠制造误差（丝杠螺纹的导程偏差）、丝杠安装误差（丝杠与导轨的平行度偏差）和丝杠热变形（运转发热导致的螺距变化）。一台行程1000mm的丝杠，累积螺距误差可能达到0.02~0.05mm，严重影响机床的定位精度。
3.2 螺距误差补偿操作（FANUC系统）
FANUC 0i系统的螺距误差补偿操作步骤如下：首先在参数3620中设定参考点对应的补偿号（通常为0）；参数3623设定各轴的补偿点间距（单位0.001mm，如设定为50000表示50mm间距）；参数3624设定各轴的补偿点总数。然后使用激光干涉仪测量各补偿点的误差值，将误差值（单位0.0001mm）写入对应的补偿参数号（参数3680开始的地址）。例如X轴行程600mm，间距50mm，共13个补偿点，参考点在行程中间（第7点），则参数3620=0，3623=50000，3624=13，误差值分别写入参数3680~3692。补偿数据写入后，机床在运动时会自动在各补偿点之间线性插值，修正位置误差。
四、反向间隙补偿
4.1 反向间隙的成因
反向间隙（Backlash）是机床坐标轴改变运动方向时，由于传动链中各环节存在间隙而产生的位置偏差。主要来源包括：滚珠丝杠与螺母之间的轴向间隙（通常为0.01~0.03mm）、丝杠支撑轴承的轴向间隙、联轴器的扭转间隙和齿轮传动间隙。反向间隙会导致在换向加工（如铣削方形轮廓）时产生过切或欠切现象，严重影响零件精度。
4.2 反向间隙测量与补偿
反向间隙测量方法：将千分表固定在机床固定部件上，表针接触运动部件。手动操作坐标轴沿正方向移动一定距离，记录千分表读数；然后沿反方向移动相同距离，再次记录千分表读数。两次读数之差即为反向间隙值。FANUC系统中，将测量的反向间隙值（单位0.0001mm）写入参数1851（快速移动间隙补偿）和参数1852（切削进给间隙补偿）。例如测量X轴反向间隙为0.015mm，则设定参数1851=150，1852=150。现代数控系统还支持双向螺距误差补偿，可以分别补偿正反方向的螺距误差，效果更精确。
五、补偿效果验证
提示：误差补偿完成后，必须使用激光干涉仪进行二次检测验证补偿效果。补偿后的定位精度应满足机床出厂标准或加工工艺要求。
- 验证步骤：按照与初次检测相同的方法和条件，使用激光干涉仪对补偿后的机床进行全面检测。对比补偿前后的误差曲线，确认补偿效果。
- 注意事项：螺距误差补偿数据与机床温度密切相关，应在机床达到热平衡状态后（通常运转1~2小时后）进行检测和补偿。环境温度变化超过2度C时应重新检测补偿数据。
- 定期复检：建议每半年进行一次位置精度检测和补偿数据更新。机床经过大修或碰撞后必须重新检测补偿。
六、实操案例
某企业一台VMC1160加工中心（X轴行程1100mm，FANUC 0i-MD系统）出厂定位精度为0.008mm，使用两年后定位精度下降至0.018mm。使用Renishaw XL-80激光干涉仪进行检测，X轴设23个测量点（间距50mm），每个点正反方向各测5次。检测结果显示螺距累积误差最大为0.025mm（在行程500mm处），反向间隙为0.018mm。进行螺距误差补偿：设定参数3620=0（参考点在行程中间第12点），3623=50000，3624=23，将23个补偿点的误差值写入参数3680~3702。反向间隙补偿：参数1851=180，1852=180。补偿后复检，定位精度提升至0.006mm，重复定位精度为0.003mm，均优于出厂标准。
七、总结与建议
位置精度检测与补偿是数控机床精度管理的重要环节。螺距误差补偿和反向间隙补偿是提高机床精度的有效手段，但补偿只是修正而非消除误差根源。根本的精度保障还需要依靠高质量的机械部件、正确的安装调试和良好的维护保养。建议企业建立机床精度档案，定期检测记录精度变化趋势，为预防性维护提供数据支撑。对于精度要求极高的加工任务，还应注意环境温度控制和机床热平衡管理。
